Fotodetector InGaAs de RF amplificat LK-FCAMD

  • Amplada de banda ampla
  • Bias-T incorporat
  • O/E híbrid integrat
  • Alt guany, baix soroll, banda ampla
  • Connector SMA
  • Baix corrent fosc, alta relació senyal-soroll
  • Factor de forma petit.
MISSATGE

+ 86 29 88244373

Descripció del producte

LK-FCAMD és una fusió de tecnologia òptica i electrònica, que integra un fotodíode InGaAs de banda ampla amb un amplificador de baix soroll. Aquest dispositiu és sensible a longituds d'ona entre 1000 i 1650 nm, gràcies al seu fotodíode PIN InGaAs, i l'amplificador de baix soroll proporciona un guany de RF que oscil·la entre 20 i 30 dB.

LK-FCAMD ofereix opcions d'amplada de banda configurables, com ara 1 gigahertz, 2.5 gigahertz i amplades de banda personalitzables fins a un màxim de 5 gigahertz. El dispositiu funciona amb una font d'alimentació de +5 volts i inclou un connector estàndard de fibra òptica FC (contacte frontal) per a l'entrada òptica. La sortida de RF es facilita mitjançant un connector compatible amb SMA, que s'adapta a la impedància a 50 ohms.

LK-FCAMD és lleuger, amb una massa de menys de 25 grams, el que el fa adequat per a diverses aplicacions portàtils i compactes. Està certificat per complir amb la Directiva 2.0 de restricció de substàncies perilloses (RoHS), que indica el seu compromís amb les normes mediambientals i de seguretat.

Especificacions tècniques
Valoració màxima típica i absoluta
Paràmetre Sim. Typ classificació unitat
Interval de temperatura d’emmagatzematge TSTG -45 ~ +85 -55 ~ +100 ℃
Interval de temperatura de la caixa de funcionament TC 25 -40 ~ +70 ℃
Tensió de polarització VR +5 +4.75 ~ +5.25 V
Potència d'entrada òptica agulla 0 +5 dBm
Potència òptica desgastada PB - + 13 dBm
Temperatura de soldadura del plom Tp 280 (10 s) 330 (10 s) ℃
Característiques elèctriques/òptiques (TC = 22 ± 3 ℃)
Paràmetre Sím Condició de la prova Valors de paràmetres unitat
Interval de longitud d’ona λ - 1000 ~ 1650 nm
Rang de freqüència - - L - Banda S - Banda CM -
Ample de banda de senyal petit f-3dB TC = 22 ± 3℃ 0.03 1 ~ 0.03 2.5 ~ 0.1 5 ~ GHz
Responsabilitat Re VR =+5V, Pin = 1 mW λ = 1310 nm ≥ 0.85 ≥ 0.90 ≥ 0.90 A / N
λ = 1550 nm ≥ 0.90 ≥ 0.90 ≥ 0.90
Guany de senyal de RF G - 30 ± 2 20 ± 2 20 ± 2 dB
Planitud d'amplitud A TC =-40～+70 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ± 2 dB
VSWR de sortida VSWR - ≤ 2 ≤ 2 ≤ ± 2.2 -
Potència òptica de saturació Ps VR = +5 V, λ = 1550 nm
AC modulat		 +5 dBm
Potència de sortida de RF de saturació Pfora - 15 dBm
Corrent fosc ID - ≤ 10 nA
Impedància de sortida RL - 50 Ω

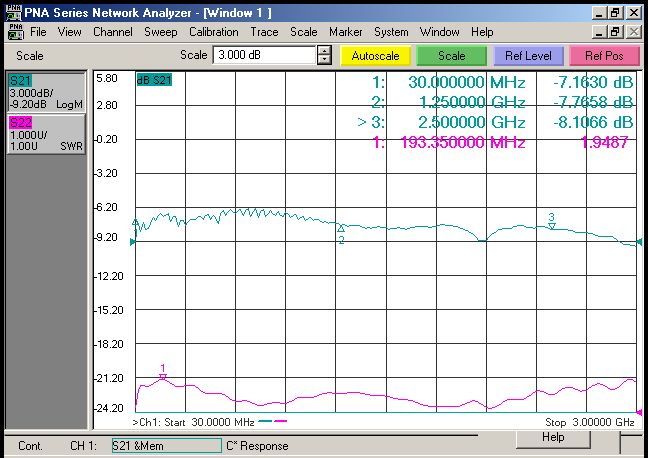

● Corbes de resposta típiques

（ Fig. 1 Resposta de freqüència del fotodetector InGaAs FCAMD de banda L）

（ Fig. Resposta de freqüència del fotodetector InGaAs FCAMD de 2 bandes S）

（ Fig. Resposta de freqüència del fotodetector InGaAs FCAMD de 3 bandes C）

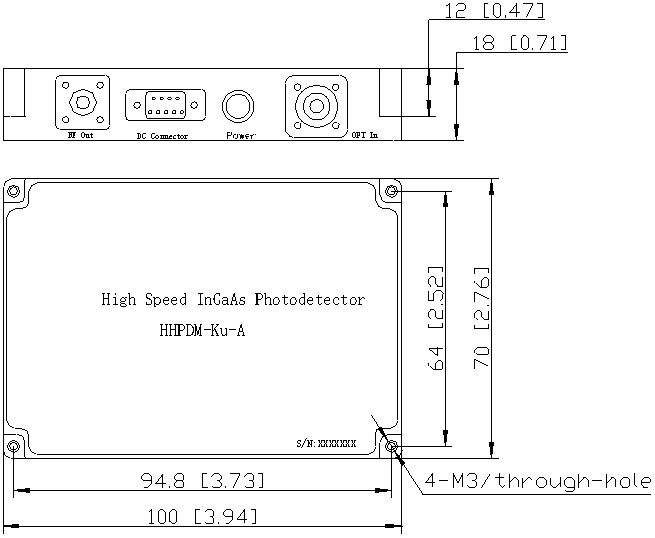

● Dimensió i agulles (unitat: mm[polzades])

Connector òptic: connector de fibra òptica FC (contacte amb la cara).

Connector RF: SMA

● Informació de comanda

Full 1:

codi Ample de banda analògic
L 0.03 ~ 1 GHz
S 0.03 ~ 2.5 GHz
CM Personalització (≦ 5GHz)

● Precaucions

  • Assegureu-vos que la faceta de l'acoblament de fibra estigui neta abans de connectar-la a l'optocircuit.

  • La interfície RF i la interfície òptica s'han de cobrir amb una tapa antipols quan no s'utilitzen.

  • Es requereix la protecció ESD adequada en l'emmagatzematge, el transport i l'ús.

Tots els nostres fotodetectors estàndard es poden personalitzar en mòduls!

Aplicacions

  • Tractament de la informació del radar

  • Guerra electrònica

  • Mesura de l'antena

  • Comunicacions de fibra òptica

  • Seguretat i vigilància
