LK-NY15T Transmissor UWB de modulació directa
- Làser DFB de modulació directa d'alta velocitat
- Banda ultraampla (millor que 18 GHz)
- Control automàtic de potència òptica
- Temperatura de la caixa de funcionament: (-40 ℃ ~ 70 ℃)
- Longitud d'ona 1550 nm
- Excel·lent relació de supressió del mode lateral
- Embalatge de mòduls altament integrat
- Alt rang dinàmic
- Potència de sortida alta
Descripció del producte
El transmissor LK-NY15T es compon principalment de diversos components clau, que inclouen làser de feedback distribuït (DFB) modulat directament d'alta velocitat, circuit per al control automàtic de la potència òptica, circuit per al control automàtic de la temperatura, circuit de conversió d'estabilització de voltatge i circuit de monitorització i indicació.
Aquest transmissor funciona a una longitud d'ona de 1550 nm i té una amplada de banda de modulació que supera els 18 GHz, amb una potència de sortida capaç d'arribar fins a 10 mW, mantenint una longitud d'ona de sortida estable. S'alimenta amb una única font d'alimentació positiva, que garanteix un funcionament estable en un rang de voltatge de +7V a +36V.
A més, el transmissor LK-NY15T està equipat amb funcions que indiquen l'estat normal tant de la font d'alimentació com de la sortida d'energia òptica, proporcionant als usuaris una retroalimentació operativa intuïtiva.
Especificacions tècniques
Valoracions màximes absolutes
| Paràmetre | Icona | Min. | Tipic. | Max. | unitat |
| temperatura d'emmagatzematge | TSTG | -55 | + 25 | + 85 | ℃ |
| temperatura de l'operació | TC | -40 | + 25 | + 70 | ℃ |
| Potència d'entrada de RF1 | Pin | - | + 10 | + 20 | dBm |
| Voltatge | Vin | +7 | + 12 | + 36 | V |
(1) Mode de treball d'ona contínua (CW).
Especificació òptica i elèctrica (TC = 22±3℃)
| Paràmetre | Icona | Condició | Min. | Tipic. | Max. | unitat |
| Longitud d'ona | λ | - | - | 1550 | - | nm |
| Freqüència (3dB) | f3dB | X banda | 0.1 | - | 12 | GHz |
| Banda de Ku | 1 | - | 18 | |||
| Potència de sortida de llum | P | - | 5 | 10 | - | mW |
| Soroll d’intensitat relativa | RÍN | - | - | - | -155 | dBc/Hz |
| Pèrdua de retorn (VSWR) | VSWR | X banda | - | - | 2 | - |
| Banda de Ku | - | - | 2.2 | |||
| Entrada 1 dB Compressió | - | - | + 13 | + 15 | - | dBm |
Font d'alimentació (TC = 22±3℃)
| Paràmetre | Min. | Tipic. | Max. | unitat |
| Voltatge | +7 | + 12 | + 36 | V |
| actual(2) | 0.07 | 0.1 | 1 | A |
(2) Condició de prova: Vin=+12V.
● Corba de resposta típica
Figura 1 Corba de resposta típica del transmissor LK-NY15T-X
Figura 2 Corba de resposta típica del transmissor LK-NY15T-Ku
● Espectrograma típic
Figura 3 Espectrograma típic del transmissor LK-NY15T

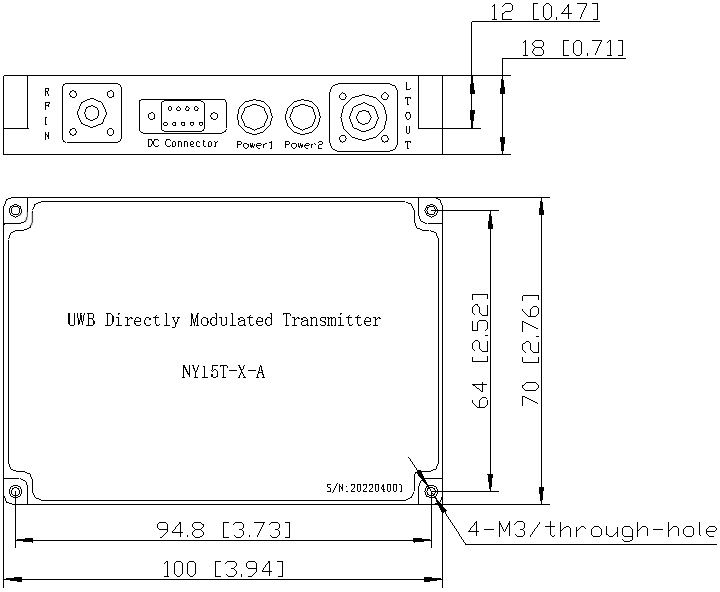

● Unitat de dimensió: mm[polzades]
Figura 4 Dimensió del transmissor LK-NY15T
Connector RF: SMA
Connector d'alimentació: J30J-9-ZKP
● Pin de la font d'alimentació
| Paràmetre | Descripció | ||||||||
| agulla | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltatge | + 12V | NC | GND | NC | |||||
● Informació de la comanda
Full 1:
| Icona | Descripció |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Full 2
| Icona | Tipus de connector | Descripció |
| N | Personalitzat | Personalitzat |
| A | FC/APC | Fibra SM estàndard de 9/125 μm |
| P | FC/PC | Fibra SM estàndard de 9/125 μm |
Aplicacions
Antena＆Radar
Sistema electrònic de contramesura
Transmissió d'enllaços RF analògics
Comunicació sense fils de banda ampla
Estació base de comunicacions mòbils
