LK-NYC04D Transmissor DML DFB
- Tecnologia làser DML DFB
- Alt rang dinàmic
- Ample de banda millor que 4GHz
- Compatibilitat de longitud d'ona CWDM
- Baix consum d'energia
- Baix cost
Descripció del producte
El transmissor LK-NYC04D DML està format principalment per làser DML DFB, circuit de control automàtic de potència òptica, circuit de conversió estabilitzador de tensió i circuit d'indicació de monitorització. Aquest transmissor inclou longituds d'ona làser DML que s'alineen amb l'estàndard CWDM, concretament a 1270nm, 1290nm, 1310nm, 1330nm, 1350nm i 1370nm.
Ofereix una amplada de banda de modulació que supera els 4 GHz i pot oferir una potència de sortida superior als 2 mW. El mòdul funciona amb una única font d'alimentació positiva i està dissenyat per funcionar de manera fiable dins d'un rang de tensió de +7V a +36V. A més, el mòdul està equipat amb un indicador que confirma la normalitat tant de la font d'alimentació com de la sortida de potència òptica, facilitant el seguiment i el manteniment.
Especificacions tècniques
Valoracions màximes absolutes
| Paràmetre | Icona | Min. | Tipic. | Max. | unitat |
| temperatura d'emmagatzematge | TSTG | -40 | + 25 | + 70 | ℃ |
| temperatura de l'operació | TC | -20 | + 25 | + 55 | ℃ |
| Potència d'entrada de RF1 | Pin | - | 0 |
+ 17 | dBm |
| Voltatge | Vin | +7 | + 12 | + 36 | V |
Especificació òptica i elèctrica (TC = 25 ℃)
| Paràmetre | model | Icona | Min. | Tipic. | Max. | unitat | Observació |
| Longitud d'ona | UC | λ | 1270 | 1310 | 1370 | nm | Estàndard ITU |
| LC | - | CWDM | - | ||||
| Freqüència (3dB) | - | f3dB | 0.1 | - | 4 | GHz | - |
| Potència de sortida òptica | - | P | - | 1 | - | mW | - |
| Soroll d’intensitat relativa | UC | RÍN | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Entrada 1 dB Compressió | - | - | - | + 10 | - | dBm | - |
Font d'alimentació (TC = 22±3℃)
| Paràmetre | Min. | Tipic. | Max. | unitat |
| Voltatge | +7 | + 12 | + 36 | V |
| actual(2) | 0.03 | 0.1 | 0.15 |
A |
(1) Condició de prova: Vin=+12V.
● Dades típiques

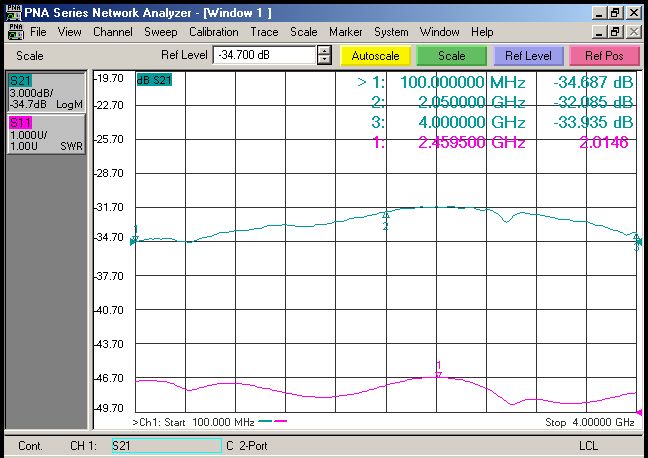

Fig. 1 LK-NYC04D-CL DML DBF Corba de freqüència típica làser
Fig. 2 LK-NYC04D-UC DML DBF Corba de freqüència típica làser
● Corba espectral típica
Fig. 3 LK-NYC04D Làser DML DBF Corba d'espectre típica
● Unitat de dimensió: mm[polzades]
Figura 4 Dimensió del transmissor LK-NYC04D DML DBF
Connector RF: SMA
Connector d'alimentació: J30J-9-ZKP
● Informació de la comanda
Full 1:
| model | Longitud d'ona típica |
| UL | 1310nm |
| CL | CWDM (longitud d'ona opcional) |
Full 2:
| model | poder |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Full 3:
| model | connector | Observació |
| N | no | Brida |
| A | FC/APC | Fibra SM estàndard de 9/125 μm |
| P | FC/PC | Fibra SM estàndard de 9/125 μm |
Aplicacions
Comandament a distància d'antena
Xarxes mòbils i PCS
Transmissió d'enllaços RF analògics
Seguiment, telemetria i control
Comunicació sense fils de banda ampla
