Fotodetector InGaAs d'alta velocitat LK-HHPD
- Ample de banda ample, alta velocitat
- Alta sensibilitat
- Bias-T incorporat
- Entrada d'alta saturació
- Segellat hermèticament, connector SMA
- Baix corrent fosc, alta relació senyal-soroll.
- Factor de forma petit.
Descripció del producte
LK-HHPD és un mòdul detector d'alta velocitat adequat per a aplicacions digitals i analògiques, que inclou un fotodíode PIN InGaAs que cobreix longituds d'ona de 1250 a 1650 nm. Ofereix amplades de banda de 12 GHz o 18 GHz i funciona amb una potència de +5 V. El mòdul és compatible amb fibra estàndard de mode únic de 9/125 μm i té un connector SMA per a la sortida de RF amb una coincidència d'impedància de 50 ohms.
LK-HHPD adequat per a aplicacions d'alta velocitat de dades, està segellat hermèticament per protegir-se dels factors ambientals, assegurant la fiabilitat i la longevitat. Té un disseny lleuger, amb una massa de menys de 23 grams, que és beneficiós per a aplicacions portàtils o amb espai limitat. El mòdul està certificat d'acord amb la Directiva de restricció de substàncies perilloses (RoHS) 2.0, demostrant el compliment de les normes mediambientals i de seguretat.
Especificacions tècniques
| Valoració màxima típica i absoluta | ||||
|---|---|---|---|---|
| Paràmetre | Sim. | Typ | classificació | unitat |
| Interval de temperatura d’emmagatzematge | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Interval de temperatura de la caixa de funcionament | TC | 25 | -40 ~ +85 | ℃ |
| Tensió de polarització | VR | 5 | +4.75 ~ +5.25 | V |
| Potència d'entrada òptica | agulla | 0 | + 13 | dBm |
| Potència òptica desgastada | PB | - | + 16 | dBm |
| Temperatura de soldadura del plom | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Característiques elèctriques/òptiques (TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| Paràmetre | Sím | Condició de la prova | Valors de paràmetres | unitat | ||
| Interval de longitud d’ona | λ | - | 1000 ~ 1650 | nm | ||
| Rang de freqüència | - | - | X - Banda | Ku - Banda | - | |
| Ample de banda de senyal petit | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 0.8 ~ 18 | GHz | |
| Responsabilitat | Re | VR =+5 V, Pin = 10 mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / N |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| VSWR de sortida | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Planitud d'amplitud | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Potència òptica de saturació | Ps | VR =+5 V, λ = 1550 nm AC modulat |
13 | dBm | ||
| Potència de sortida de RF de saturació | Pfora | - | -10 | dBm | ||
| Corrent fosc | Id | VR = 5 V | ≤ 10 | nA | ||
| Impedància de sortida | RL | - | 50 | Ω | ||
● Corbes de resposta típiques
（ Fig. 1 X - Resposta de freqüència del fotodetector de banda）

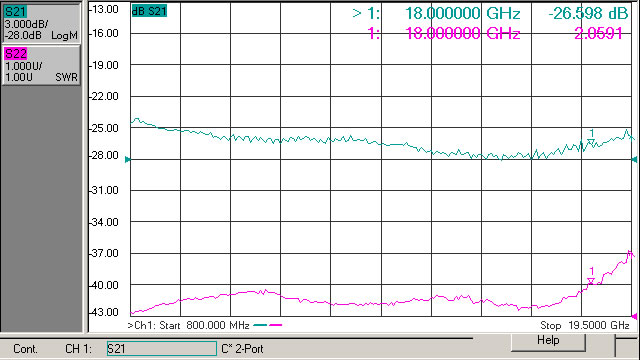

（ Fig. 2 Resposta de freqüència del fotodetector de banda Ku）

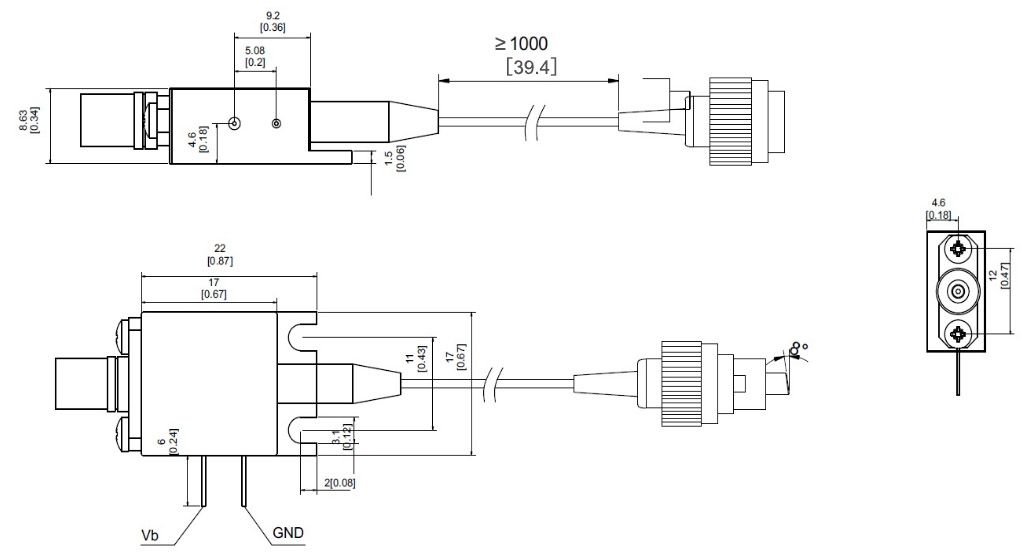

● Dimensió i agulles (unitat: polzades)
Connector RF: connector SMA
●Informació sobre comandes
Full 1:
| codi | Ample de banda analògic |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
Full 2:
| codi | Tipus de connector | Observació |
| N | Sense connector | Pigtail de fibra monomode de 9/125 μm |
| A | FC/APC |
● Precaucions
El radi de flexió de la fibra no és inferior a 20 mm per evitar danys a la fibra.
Assegureu-vos que la faceta de l'acoblament de fibra estigui neta abans de connectar-la a l'optocircuit.
Es requereix la protecció ESD adequada en l'emmagatzematge, el transport i l'ús.
Tots els nostres fotodetectors estàndard es poden personalitzar en mòduls!
Aplicacions
Comunicació fibra òptica
Tractament de la informació del radar
Guerra electrònica
Prova i mesura del senyal d'alta velocitat
Seguretat i vigilància
