LK-NY13T Transmissor UWB de modulació directa
- Làser DFB de modulació directa d'alta velocitat
- Banda ultraampla (millor que 18 GHz)
- Control automàtic de potència òptica
- Temperatura de la caixa de funcionament: （-40 ℃ ~ 70 ℃）
- Alt rang dinàmic
- Potència de sortida alta
- Soroll de baixa intensitat relativa (RIN)
Descripció del producte
El transmissor LK-NY13T està dissenyat amb un conjunt de components avançats, que inclou làser de feedback distribuït (DFB) modulat directament d'alta velocitat, subsistema de control automàtic de potència òptica, subsistema de regulació automàtica de temperatura, subsistema de conversió d'estabilització de tensió i subsistema de monitorització i indicació d'estat.
Aquest sofisticat transmissor òptic funciona a una longitud d'ona de 1310 nm i compta amb una amplada de banda de modulació que supera els 18 GHz, garantint capacitats de transmissió de dades d'alta velocitat. Ofereix una potència de sortida de fins a 10 mW, caracteritzada per un soroll de baixa intensitat relativa (RIN), que contribueix a la seva excel·lent estabilitat de longitud d'ona de sortida.
L'arquitectura de la font d'alimentació del transmissor LK-NY13T està dissenyada per a una única entrada de tensió positiva, assegurant un funcionament estable en un ampli rang de voltatge de +7V a +36V. A més, el transmissor està equipat amb una funció d'indicació d'estat que confirma la normalitat tant de la font d'alimentació com de la sortida de potència òptica, proporcionant als usuaris retroalimentació operativa en temps real.
Especificacions tècniques
Valoracions màximes absolutes
| Paràmetre | Icona | Min. | Tipic. | Max. | unitat |
| temperatura d'emmagatzematge | TSTG | -55 | + 25 | + 85 | ℃ |
| temperatura de l'operació | TC | -40 | + 25 | + 70 | ℃ |
| Potència d'entrada de RF1 | Pin | - | + 10 | + 20 | dBm |
| Voltatge | Vin | +7 | + 12 | + 36 | V |
(1) Mode de treball d'ona contínua (CW).
Especificació òptica i elèctrica (TC = 22±3℃)
| Paràmetre | Icona | Condició | Min. | Tipic. | Max. | unitat |
| Longitud d'ona | λ | - | - | 1310 | - | nm |
| Freqüència (3dB) | f3dB | X banda | 0.1 | - | 12 | GHz |
| Banda de Ku | 1 | - | 18 | |||
| Potència de sortida de llum | P | - | 5 | 10 | - | mW |
| Soroll d’intensitat relativa | RÍN | - | - | - | -155 | dBc/Hz |
| Pèrdua de retorn (VSWR) | VSWR | X banda | - | - | 2 | - |
| Banda de Ku | - | - | 2.2 | |||
| Entrada 1 dB Compressió | - | - | + 13 | + 15 | - | dBm |
Font d'alimentació (TC = 22±3℃)
| Paràmetre | Min. | Tipic. | Max. | unitat |
| Voltatge | +7 | + 12 | + 36 | V |
| actual(2) | 0.07 | 0.1 | 1 | A |
(2) Condició de prova: Vin=+12V.
● Corba de resposta típica

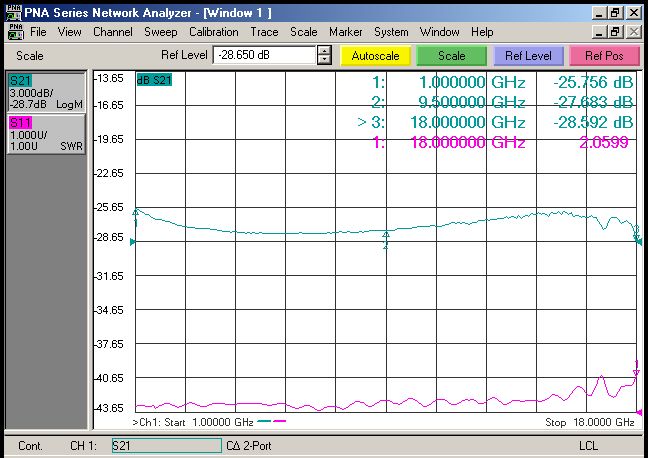

Figura 1 Corba de resposta típica del transmissor LK-NY13T-X
Figura 2 Corba de resposta típica del transmissor LK-NY13T-Ku
● Espectrograma típic

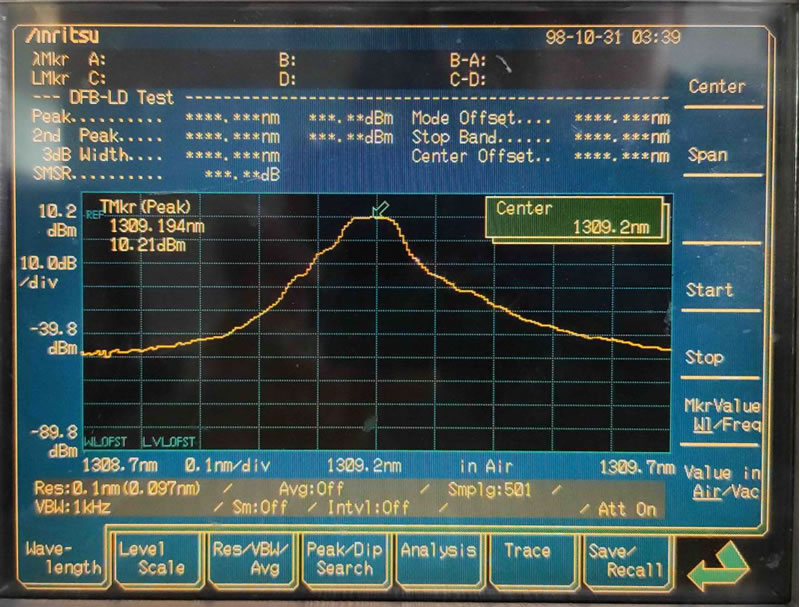

Figura 3 Espectrograma típic del transmissor LK-NY13T
● Unitat de dimensió: mm[polzades]

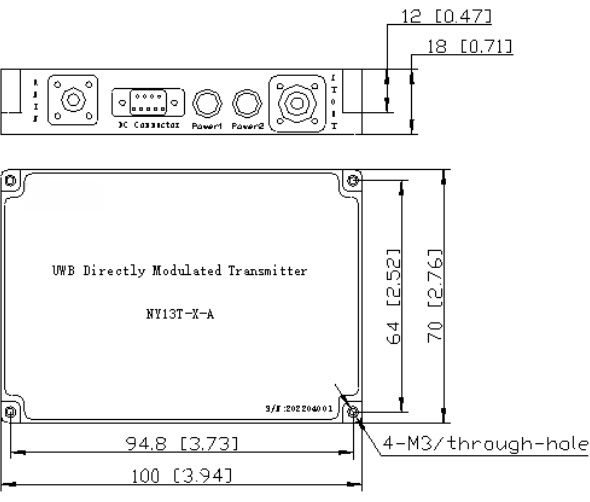

Figura 4 Dimensió del transmissor LK-NY13T
Connector RF: SMA
Connector d'alimentació: J30J-9-ZKP
● Pin de la font d'alimentació
| Paràmetre | Descripció | ||||||||
| agulla | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltatge | Vin | NC | GND | NC | |||||
● Informació de la comanda
Full 1:
| Icona | Descripció |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Full 2
| Icona | Tipus de connector | Descripció |
| N | Personalitzat | Personalitzat |
| A | FC/APC | Fibra SM estàndard de 9/125 μm |
| P | FC/PC | Fibra SM estàndard de 9/125 μm |
Aplicacions
Antena＆Radar
Sistema electrònic de contramesura
Transmissió d'enllaços RF analògics
Comunicació sense fils de banda ampla
Estació base de comunicacions mòbils
