LK-DS-HES-C (Personalitzat)Mòdul bàsic del simulador de radioaltímetre
- Ampli rang d'alçada simulada (de 0 a 22000 a dalt);
- Alta ràtio de supressió de directivitat
- Alta precisió de l'altímetre de simulació (≥1‰)
- Configuració de simulació opcional (admet més de 210 configuracions)
- Interruptor manual i interruptor automàtic;
- Miniaturització del volum, forta compatibilitat electromagnètica, alta fiabilitat del treball;
- Mode de control múltiple: UART, LAN, etc.
- Diverses interfícies de plataforma de proves estàndard com ara PXI, VXI, LXI.
Descripció del producte
La sèrie LK-DS-HES ofereix un mòdul bàsic versàtil que es pot comercialitzar com a component autònom o integrar-se perfectament en conjunts més complexos d'ordre superior. Aquests conjunts estan dissenyats tenint en compte la configurabilitat, cosa que els permet alinear-se amb una àmplia gamma de criteris de rendiment per satisfer la forma específica, l'ajust i les demandes funcionals de la nostra clientela.
A diferència dels sistemes convencionals de línia de retard d'ona acústica superficial (SAW), la sèrie LK-DS-HES compta amb una multitud d'atributs superiors. Aquests inclouen un ampli rang de freqüències operatives, una supressió de directivitat excepcional, la capacitat de gestionar senyals de trànsit triples que d'altra manera són incalculables, la capacitat d'operar durant períodes prolongats sense necessitat de recalibrar i un nivell millorat de fiabilitat operativa.
Especificacions tècniques
Característiques elèctriques/òptiques
| Paràmetre | Valors dels paràmetres | unitat | Observació | ||
| Min | Típic | Max | |||
| gamma de freqüències | 4 | - | 4.6 | GHz | |
| Resposta d'amplitud | - | ± 1.5 | ± 2 | dB | |
| Simula l'alçada | 1 | - | 22000 | m | extensible |
| Simula la precisió de l'alçada | 0.5% | 1% | - | - | |
| Potència d'entrada màxima | - | 2 | Personalitzat | W | Onada contínua |
| - | 100 | Personalitzat | W | Ona de pols | |
| VSWR d'entrada | - | 1.3 | 1.5 | - | |
| VSWR de sortida | - | 1.3 | 1.5 | - | |
| impedància | - | 50 | - | Ω | |
| Simula el rang ajustable de l'atenuació | - | 80 | Personalitzat | dB | |
| relació de supressió recta | 60 | 80 | - | dBc | |
| senyals de trànsit triples | no | ||||
| Rang de temperatura de funcionament | -40 | - | + 70 | ℃ | Personalitzat amb grau de qualitat |
| Rango de temperatura d'emmagatzematge | -55 | - | + 85 | ℃ | |
| Simula l'alçada en funció de la temperatura | - | - | 7 | ppm/℃ | |
| Simula la precisió en funció de la temperatura | - | 3 | 6 | % / ℃ | Es pot compensar |
Els paquets i les agulles (Unitat: mm[polzades] )

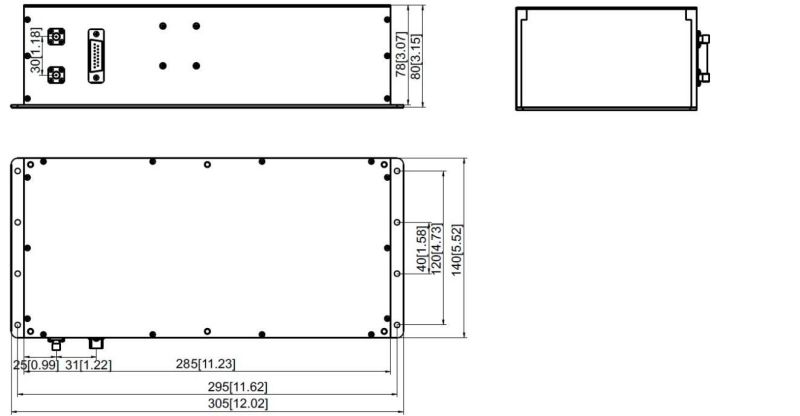

Caixa de fibra òptica

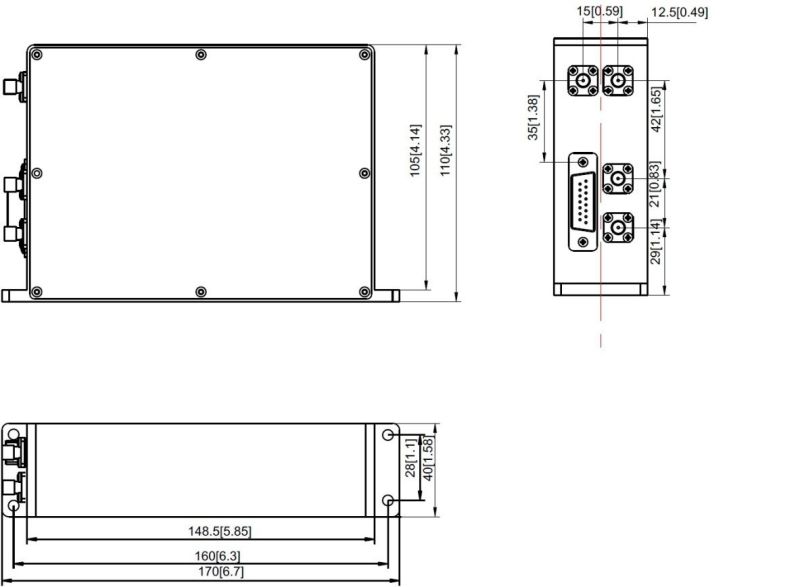

Caixa de microones
Connector de RF: SMA-K (personalitzat)
Connector DC: DE-9PS (personalitzat)
Aplicacions
Lloc: ràdio altímetre per a radar, AEW, satèl·lit, helicòpter, etc
Mesurar la precisió de l'altímetre
Mesurar la secticitat de la investigació i el seguiment
Mesura d'altres paràmetres
